熱マネジメントとは？仕組みや課題・熱界面材料（TIM: Thermal Interface Material）の重要性を分かりやすく解説

電動化・自動運転・AI化が進む今、EVバッテリーやパワー半導体、車載ECUなどの電子部品は高出力化と小型化によって発熱が急増しています。この熱を適切に制御できなければ、性能低下や誤動作、寿命短縮、さらには安全性の低下につながります。

そこで重要になるのが熱マネジメントです。熱を効率よく逃がし、システム全体を最適な温度に保つための基盤技術であり、その中核を担うのが熱界面材料（TIM）です。

本記事では、熱マネジメントの仕組みや目的、業界別の課題、熱界面材料（TIM）の役割とメリットについて解説します。

目次

熱マネジメントシステムとは？仕組みや役割を紹介

モビリティ分野ではEVバッテリーやパワー半導体、車載ECUなどの高発熱化が急速に進み、車両性能・安全性・寿命を左右する温度制御の重要性がこれまで以上に高まっています。
ここでは、熱マネジメントシステム（TMS：Thermal Management System）の基礎から、最新の統合制御の考え方、さらにその中核を支える素材技術までを分かりやすく整理します。

熱マネジメントの目的とは？

熱マネジメントとは、デバイスやシステム内で発生する熱を適正範囲に保ち、性能・信頼性・寿命・安全性を確保するための設計・制御技術を指します。EVや車載電子機器の高出力化・高集積化が進む現在、温度制御は製品品質を左右する不可欠な要素となっています。

機器内部で発熱が生じる要因には、いくつか代表的なメカニズムがあります。

例えば、電流が抵抗体を流れる際に生じるジュール熱（I²R損失）、SiC・IGBTなどのパワー半導体がオン／オフ動作する際に発生するスイッチング損失、バッテリーの内部抵抗増加やモーターの磁気損失といった変換損失などです。

これらはEVや車載ECUなどの電子機器の高発熱化を招く主要要因となっています。
こうした熱が適切に制御されない場合、CPU・ECUのサーマルスロットリングによる性能低下、樹脂部材・電解コンデンサ・半導体パッケージの劣化、バッテリー熱暴走といった安全性リスクに直結します。

そのため、熱マネジメントの目的は次の4点に集約されます。

• 効率向上（性能維持）：最適温度を維持することで出力・処理速度・電力効率を最大限発揮する
• 安全性の確保：バッテリー熱暴走や半導体過熱のリスクを抑える
• 信頼性向上：誤動作や故障を防ぎ、車載レベルの長期安定動作を実現
• 長寿命化・コスト削減：材料劣化を抑え、バッテリーや電子部品の寿命を延ばす

これらの目的を達成するために熱マネジメントは、発熱源→TIMなどの伝熱経路→放熱部というフローで構成されます。
どの段階で熱が滞留するかボトルネックを特定し、最適な放熱構造を設計することが熱マネジメントにおいて大切です。

EV車・半導体・電子機器で注目が高まる理由

近年モビリティ領域では、電動化やEV化・コネクテッド化・自動運転技術が急速に進み、車載部品の発熱密度がこれまでにない速度で上昇しています。
バッテリーやパワー半導体の高出力化、ECUや車載AIチップの高集積化、5G通信モジュールの常時接続など、あらゆる要素が発熱増大を招く構造へと変化しているためです。

その結果、熱マネジメントは車両の性能・安全性・寿命・信頼性を左右する基盤技術として重要度が急激に高まっています。

熱マネジメントシステムと統合熱マネジメントシステムの違い

電動化が進む現在、従来の個別冷却では部品ごとの発熱増大に対応しきれず、車両全体の性能や信頼性を最適化できない場面が増えています。
そこで注目されているのが、冷却系統を車両全体で一体的に制御する統合熱マネジメントシステム（統合TMS）です。

従来型TMSはバッテリーやインバータ、ECUを別々に冷却するため、配管・熱交換器が増えやすくエネルギー効率や重量面での課題が残ります。
一方、統合TMSは冷媒流量や温度を全体最適で制御でき、熱交換器や回路の共通化による省スペース化も可能です。

サンデンが公表しているITMS（Integrated Thermal Management System）の資料では、従来の電気ヒーター主体のサーマルマネジメントからモーターやインバータの廃熱回収とヒートポンプを組み合わせた統合TMSに切り替えることで、冬季に暖房を使用する条件でもEVの航続距離が従来比100％に対してITMS2.0で約132％、ITMS3.0で約140％まで伸びる例が示されています。

出典：Integrated Thermal Management System (ITMS) brings a new future for electric vehicles

業界別に見る熱マネジメントの課題と対応システム

EVバッテリーやパワー半導体、データセンターなど各業界で発熱の要因や求められる冷却レベルは大きく異なります。

ここでは、EV・半導体パッケージ・ストレージ機器といった主要分野ごとの熱課題と熱マネジメントシステムの方向性を解説します。

EV・BEVのバッテリー熱対策と統合冷却システム

世界的なEV普及が進む中、バッテリーパック内の温度差が性能・寿命を左右する重要因子になっています。わずかな温度のばらつきでも劣化が急速に進むケースが報告されており、均一な温度管理が欠かせません。

そのため最近では、バッテリー単体を冷却する発想からモーターやインバータと冷却ループを共有する統合型の冷却システムへと構造がシフトしています。複数ユニットを一体で最適化することで、熱負荷の急増に対応しやすくなるためです。

このようなシステムでは、セルやモジュールと冷却部材の間に高熱伝導素材を適切に配置し、熱抵抗を下げることが温度分布の均一化に直結します。結果として、安全性の向上や性能維持に貢献し、バッテリー寿命の延伸にもつながります。

熱界面材料（TIM）は、こうした統合システムにおける熱経路設計の要といえる存在です。

半導体パッケージの放熱構造と材料選定

AIチップや車載パワー半導体の高度化によって発熱密度は一気に増加しており、近年は100W/cm²級の高い熱流束が課題になるレベルに達していると指摘されています。このレベルになると従来のヒートシンクや熱パイプだけでは熱を十分に逃がし切れず、パッケージ構造そのものを見直す必要が生じます。

その解決策として、薄型で広い面積に熱を拡散できるベイパーチャンバーを組み込む例が増えており、従来の金属板ヒートシンクより軽量・薄型でありながら高い放熱性能を発揮できる点が特徴です。

さらに、熱経路のボトルネックになりやすい界面部分を改善するため、熱界面材料（TIM）や高熱伝導シートの採用が重要度を増しています。これらの素材を適切に組み合わせることで、チップから外部放熱部までの熱移動を効率化し、パッケージ全体の温度上昇を抑えやすくなります。

データセンターやストレージ機器での熱管理の進化

IEA（国際エネルギー機関）の2024年レポートでは、2022年のデータセンターに加え、暗号資産やAIを含むITインフラ全体の電力消費は約460TWh、世界の総電力消費の約2％に相当するとされています。こうした需要増に伴い、熱マネジメントへの要求はこれまで以上に高まっています。
出典：Electricity 2024 Analysis and forecast to 2026

今後は自動運転・コネクテッドモビリティの普及に伴い、車載データ処理・通信インフラとしてデータセンター負荷の増大は避けられません。モビリティ領域でもデータ処理量の増加により熱設計の高度化は避けられず、サーバーや記録装置の熱管理は無視できない課題となるでしょう。

こうした背景を受け、従来の空冷方式に加えて、液冷・プレート冷却・直接冷却など高効率な冷却技術への移行が進んでいます。特に高密度ラックでは放熱経路を短縮し、熱抵抗を低減するために、サーバーモジュール間や冷却パネルとの界面に高熱伝導素材を採用する取り組みが欠かせません。

熱界面材料（TIM）とは？熱マネジメントの中核を担う素材

熱界面材料（TIM）は、発熱体と冷却部材のあいだに必ず生じる微細なすき間を埋め、熱抵抗を大幅に低減するための素材です。金属同士を密着させても、数〜数十µmの空気層が残り、熱伝導率が約0.026W/m·Kと極めて低い空気がボトルネックとなるため、放熱性能を根本から制限します。

TIMはこの空隙を高い密着性で埋めることで接触熱抵抗を低減し、発熱体から放熱部材までの熱経路を最適化します。
EVバッテリーやパワー半導体、ECU、サーバー向け高性能チップなど発熱密度が急上昇する領域では、界面の熱ロス低減がシステム性能・信頼性・寿命に直結するため、熱界面材料（TIM）はもはや補助材ではなく熱マネジメントの要となる中核素材です。

TIMには用途に応じて複数のタイプがあり、求めるギャップ吸収量・密着性・加工性・耐熱性によって使い分けられます。

• フェーズチェンジタイプ：加熱で軟化し空隙を埋める。サーバー・パッケージ用途
• ギャップフィラー／パッドタイプ：厚み吸収・振動吸収が必要なEVバッテリーやECUに最適

ここでは熱界面材料（TIM）の役割、メリット、活用例などを整理します。

熱界面材料（TIM）の基本機能と導入メリット

熱界面材料（TIM）は、発熱体と冷却部材のあいだで発生する熱抵抗を下げ、熱移動を最適化するための素材です。近年のEVバッテリーやパワー半導体、サーバー向け高性能チップでは発熱量が急増しており、界面のわずかなロスが性能低下や温度ムラにつながるため、熱界面材料（TIM）の導入効果は以前にも増して重要になっています。

熱界面材料（TIM）を適切に使用すると、熱抵抗が低減し、ピーク温度の抑制・温度分布の均一化に直結します。これは、急速充電性能の安定化やAIチップのサーマルスロットリング防止、車載デバイスの長寿命化など、多くの分野で性能・信頼性向上をもたらす要素です。

さらに、熱経路が改善されることで、従来より小型・軽量なヒートシンクを使った放熱設計も実現しやすくなります。冷却部材の大型化に頼らずに性能を維持できる点は、EVやデータセンター機器などスペース制約の大きい分野で特に有効です。熱界面材料（TIM）は、システム全体を最適化する上で欠かせない改善ポイントといえます。

熱界面材料（TIM）役割・性能

表に示した通り、高熱伝導TIMは熱伝導率・絶縁性能・圧縮弾性率のいずれも高いレベルを実現しており、車載パワーデバイスやEVバッテリーのような高負荷条件でも安定した放熱経路を確保できる点が大きな特徴です。

熱界面材料（TIM）は、熱抵抗を下げる素材であるだけでなく、用途に応じた複数の性能を備えている点が大きな特徴です。まず重要となるのが放熱特性で、熱伝導率が高いほど発熱体から冷却部材への熱移動がスムーズになり、ピーク温度の抑制や温度ムラの低減に寄与します。併せて、界面形状になじむ柔軟性も欠かせません。発熱体とヒートシンクの微細な凹凸に密着できるほど接触熱抵抗が小さくなり、実効的な放熱性能が向上します。

さらに、車載用途やデータセンター環境では高温連続使用が前提となるため、耐熱性・耐久性の確保も不可欠です。長時間の温度変化や振動にさらされても物性が安定していることが求められます。また、絶縁性を持つ熱界面材料（TIM）はパワーデバイスや制御基板まわりで安全性の確保に役立ちます。加工・実装しやすいハンドリング性も量産工程での重要な評価項目です。

こうした観点から、一般的な標準TIMと高熱伝導TIMの比較では、熱伝導率や絶縁耐圧、圧縮弾性率などの差が明確に表れます。記事内では、これらの評価軸を整理した性能比較表を示すことで、用途に応じた素材選択のポイントが視覚的に理解しやすくなります。

熱界面材料（TIM）活用例

ここからは、実際のモビリティ分野で熱界面材料（TIM）がどのように使われ、どんな効果を発揮しているのかを用途別に紹介します。

EVバッテリー分野

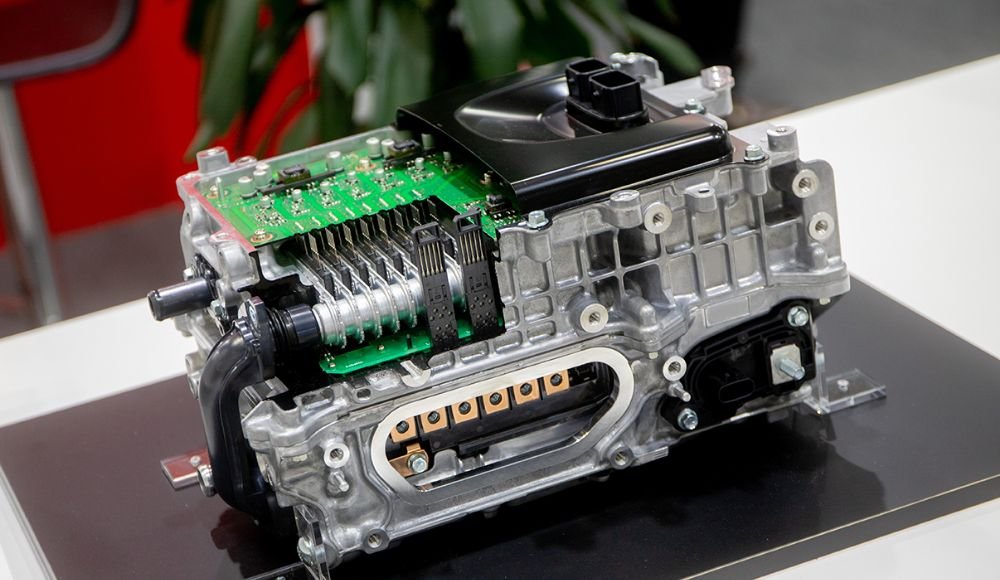

パワーモジュール（インバータ／DC-DC／OBC）

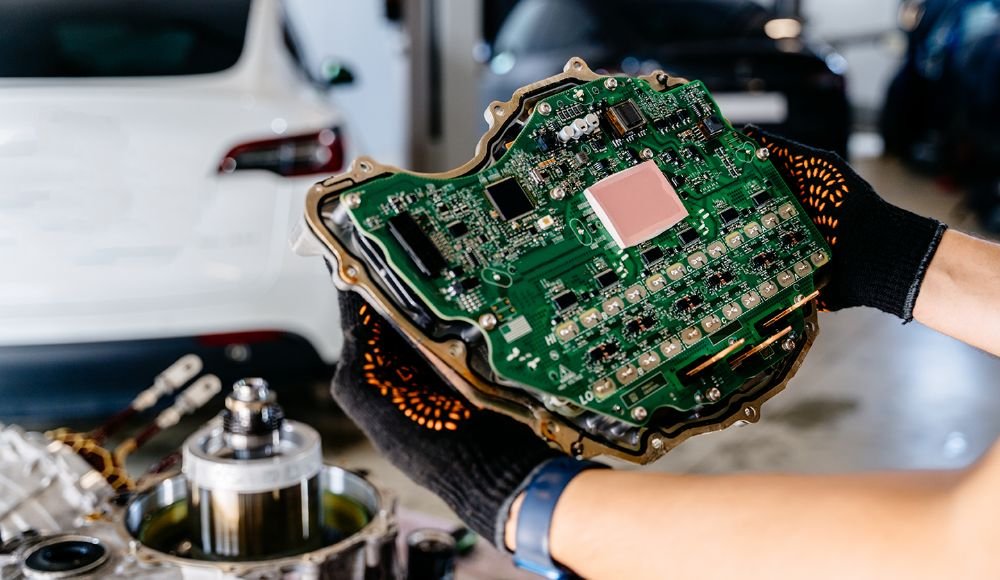

ECU／自動運転コンピュートモジュール

車載LEDライト／高出力照明

これらの活用例に共通するポイントとして、熱界面材料（TIM）は発熱体→放熱部材の熱経路で最もボトルネックになりやすい接触界面に配置され、熱性能改善に大きな効果を発揮します。

用途別の熱負荷条件・実装ギャップ・信頼性要求を考慮した熱界面材料（TIM）設計・選定が、システム全体の熱マネジメントを成功させる鍵です。

高熱伝導率とは？熱マネジメントにおける意味と評価軸

熱伝導率（W/m・K）とは、材料がどれだけ効率よく熱を伝えられるかを示す指標で、数値が大きいほど熱が速く広がる特性を持ちます。熱マネジメントにおいては、発熱体からヒートシンクや冷却プレートへ熱を確実に移動させることが重要であり、その熱の通り道をどれだけ阻害しないかを判断する上で欠かせない評価軸です。

特に熱界面材料（TIM）は、発熱体と放熱部のあいだに存在する微細な凹凸や空気層を埋め界面の熱抵抗を下げる役割を担います。空気は熱をほとんど伝えないため、熱伝導率の高い熱界面材料（TIM）を用いることで、熱経路全体の抵抗を大幅に低減できます。また、熱伝導率は単独の数値だけでなく、界面圧や厚み、密着性などと組み合わせた実効値で評価することが重要です。

素材選定では、単純なカタログ値だけで判断せず、実装状態でどの程度の熱抵抗が得られるか（Rᵗʰ）を総合的に確認することがポイントとなります。用途に応じて熱伝導率のグレードが異なるためバッテリーやパワーモジュール、ECUなど、どの熱経路を最も改善したいかを明確にした上で適切な熱界面材料（TIM）を選ぶ必要があります。

熱界面材料（TIM）の種類と熱性能

熱界面材料（TIM）は、大きくグリース、シート、フェーズチェンジ、ギャップフィラーの4種類に分類され、それぞれ特性や適した用途が異なります。
発熱密度の高い領域では素材の熱伝導率だけでなく、厚み・柔軟性・絶縁性・実装性など総合的な評価が必要です。

ここでは代表的な4タイプの特徴と、用途に応じた選定基準を整理します。

シート／フィルムタイプ

シート／フィルムタイプの熱界面材料（TIM）は、固体形状のため厚みが安定し、加工性・ハンドリング性に優れている点が大きな特徴です。

熱伝導率は一般に5〜20W/m·Kの領域をカバーし、LED照明や制御基板、通信モジュールなど薄型デバイスの放熱設計で幅広く利用されています。グリースのようなポンプアウトが発生しにくく、長期信頼性が求められる車載・産業用途で採用が伸びているタイプです。

また、シートタイプは打ち抜き加工やカスタム形状への対応が容易で、デバイス形状に合わせた最適な放熱経路を構築しやすいという利点があります。隙間追従性はギャップフィラーより控えめですが、精度管理された接触面の界面改善には非常に高い効果を発揮します。

なかでも、日本ゼオン株式会社が展開する熱界面材料（TIM）は、高い熱伝導性と加工適性を備えています。EV周辺部品やパワーモジュール、基板実装部品など、高発熱が課題となる領域での活用が期待される熱界面材料です。

日本ゼオン株式会社の熱界面材料（TIM）製品はこちら

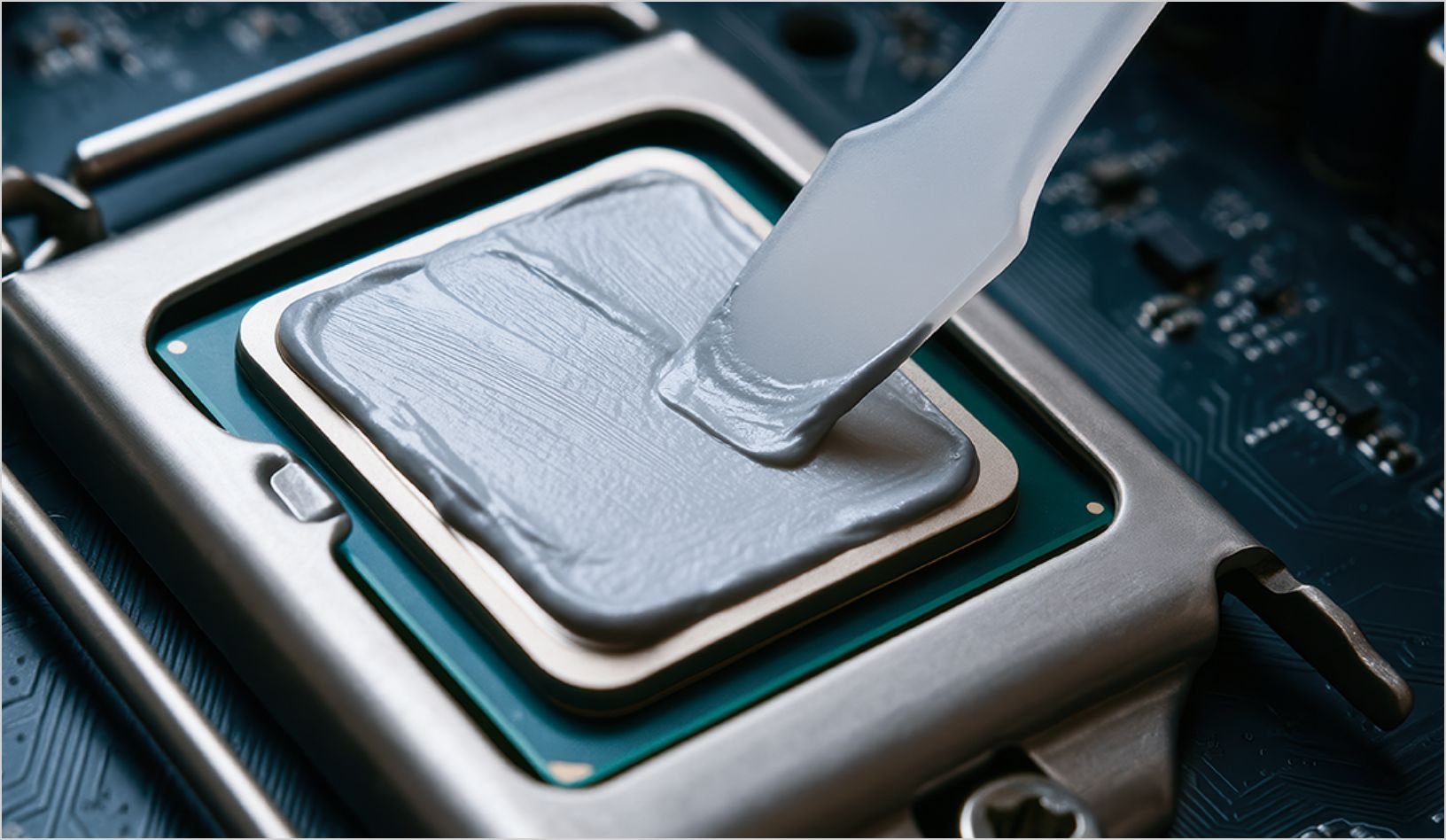

グリースタイプ

グリースタイプは、ペースト状のため細かな凹凸にもよくなじみ、発熱体とヒートシンクの密着性を高められる点が特徴です。熱伝導率は一般に3〜12W/m·Kの範囲で、CPUやパワーモジュール、車載制御ユニットなど高発熱部品の界面抵抗を下げたい場面で広く利用されています。

一方で、長期使用に伴う振動や温度変化による押し出し（ポンピングアウト）や、乾燥による性能低下が起きやすいという課題があります。

そのため、定期的な塗り替えや、動作環境に合わせた材料選定が重要になります。

フェーズチェンジタイプ

フェーズチェンジタイプは、加熱によって軟化し、発熱体と放熱部材のあいだにある微細な空隙を確実に埋められる点が特徴です。

常温では固体のため扱いやすく、加熱後はグリースのように界面へしっかり密着するため、熱伝導率2〜8W/m·Kの範囲でも安定した放熱性能を発揮します。CPUやサーバー向けプロセッサなど、温度条件が厳しい用途でよく採用されています。

長期的に物性が安定しやすいメリットがある一方で、使用時に一定の昇温工程が必要になるケースがある点には注意が必要です。実装プロセスや量産ラインとの相性を踏まえた導入が重要になります。

ギャップフィラー／パッドタイプ

ギャップフィラー／パッドタイプは柔軟性の高いゲル状・パッド状の熱界面材料で、大きな段差や厚みばらつきを吸収できる点が最大の特長です。熱伝導率は1〜6W/m·K程度で、広めのギャップを埋めながらも一定の放熱性能を確保できます。

特に、セル間の高さ差が生じやすいEVバッテリーや筐体内で多点固定される通信機器・基地局装置など、振動環境が厳しい用途で高く評価されています。柔軟な材質によって微細な動きを吸収し、接触状態を安定して維持できるためです。

一方で、高温環境ではヘタリや形状変化が起こりやすいタイプもあり、長期信頼性を確保するためには材料選定が重要になります。使用温度範囲や圧縮率、振動条件に応じた最適なグレードを選ぶことで、システム全体の熱性能・耐久性が向上します。

熱界面材料（TIM）導入方法

熱界面材料（TIM）の導入では素材選定だけでなく、塗布・貼り付け方法、圧縮荷重、ギャップ量のばらつき管理など実装プロセス全体を最適化することが欠かせません。

ここでは設計〜量産までの各工程で押さえるべきポイントを整理し、導入時の失敗を防ぐ方法を解説します。

熱界面材料（TIM）導入のチェックリスト

熱界面材料（TIM）を導入する際は熱伝導率だけで製品を比較するのではなく、使用環境・ギャップ量・圧縮条件・放熱経路を含めた実装ベースの評価が欠かせません。

特にEVやパワーモジュールのように高温・高振動の環境では、カタログ値がそのまま性能に直結しないケースが多く、事前の検証が重要です。

導入時は以下の観点から総合的に確認することをおすすめします。

• 熱伝導率（W/m·K）：高いほど熱を運びやすいが、実効性能は接触状態に大きく左右されます。
• 熱抵抗（Rθ）：界面のボトルネック評価に必須。材料自体の性能より「実装後の熱抵抗」が重要です。
• 耐熱温度・絶縁性：車載・サーバー用途では高温連続使用や高耐圧グレードが求められます。
• 密着性（接触熱抵抗の低減）：凹凸への追従性が不足すると、実効性能が大きく低下します。
• 成形性・加工性：量産ラインで扱いやすいか、貼り付け・塗布のばらつきが出ないかを確認します。

熱界面材料（TIM）はカタログスペックよりも実装性能の値が低くなりやすく、熱伝導率の数値が高くても、接触面粗さ・締付力・厚みのばらつきで性能が大きく変動します。
そのため、導入前には実装後の熱抵抗・温度上昇試験・熱サイクル耐久性を必ず確認し、自社の熱負荷・環境条件に最適な熱界面材料（TIM）を選定することが重要です。

熱界面材料（TIM）なら日本ゼオンに相談

熱界面材料（TIM）は熱伝導率が高ければ良いという単純な比較では最適化が難しく、表面粗さ・圧縮率・ギャップ量・熱サイクル条件など実装要因が性能に大きく影響します。

導入時によくある失敗として、以下のようなケースが挙げられます。

• 熱伝導率の数値だけで選び、実装後に相性不良を起こす
• 搭載部品の表面状態や圧縮条件の検討が不十分で、界面の密着が確保できない
• 初期サンプル評価で熱サイクル試験を実施せず、量産時に信頼性課題が発生する

こうしたトラブルを避けるには、早い段階で試験条件や構造仕様を共有し、メーカーと共同で最適設計を進めることが重要です。

日本ゼオン株式会社では、シート／フィルムタイプを中心とした高熱伝導TIMに関する素材選定や、熱抵抗評価に関する技術的な助言を行っています。

初期工程から打ち合わせを行うことで、最適な熱界面材料（TIM）選定・界面設計・信頼性確保がスムーズに進み、後工程での再設計コスト削減にもつながります。

熱界面材料（TIM）導入で迷うポイントがあれば、まずは日本ゼオンにご相談下さい。

熱マネジメントに関する気になる疑問

熱マネジメントの現場では、材料の寿命や適切な選定基準、専門用語の定義について迷う場面が少なくありません。
ここでは、熱界面材料（TIM）の経年劣化や、熱伝導率と熱抵抗の違いなど、設計・開発担当者が抱えがちな疑問に回答します。

まとめ｜熱界面材料（TIM）は統合熱マネジメントの要になる

EVバッテリーや車載パワー半導体、データセンターなど高発熱領域では、界面の熱抵抗がシステム性能を左右する決定的な要素となっています。

統合TMSが進む現在、熱経路全体の最適化には、発熱体と放熱部材を確実につなぐTIMの精度が欠かせません。
用途に応じた熱伝導率・密着性・耐熱性を見極めた適切な素材選定が、性能維持と信頼性向上の鍵となります。

日本ゼオン株式会社では、高熱伝導シートを中心に幅広い熱界面材料（TIM）ラインアップを揃え、技術相談や評価支援にも対応しています。導入検討の際は、ぜひ一度ご相談下さい。
